Máquina de embalagem/desempacotamento rotativa inferior

Máquina de embalagem rotativa inferior (Modelo: DBJ1200D))

Através da coordenação precisa dessas duas ações, as cintas de amarração prendem firmemente toda a pilha de tijolos ao palete, de cima para baixo e da esquerda para a direita, formando uma estrutura estável em forma de "poço" que facilita o transporte e o armazenamento. O CLP (Controlador Lógico Programável), juntamente com sensores como interruptores fotoelétricos, permite a detecção automática e a amarração precisa. A velocidade de amarração é alta, proporcionando uma força de fixação de até 300 kN ou superior, garantindo a estabilidade da pilha de tijolos durante o transporte. A estrutura principal utiliza materiais duráveis, como metal, para garantir a estabilidade do equipamento sob cargas pesadas e ambientes de operação contínua.
As dimensões da estrutura e a altura da mesa do equipamento podem ser personalizadas para se adequarem a diferentes tamanhos de paletes e produtos. Esta enfardadeira é ideal para linhas de produção modernas de blocos de concreto, lidando com eficiência com a embalagem final de blocos de concreto celular, tijolos de cimento, pavimentos intertravados e outros produtos. Através da cintagem automatizada, o equipamento pode operar continuamente por longos períodos, reduzindo significativamente os custos de mão de obra, melhorando a eficiência da linha de produção e diminuindo a taxa de quebra dos blocos durante o transporte.

Princípio de funcionamento:

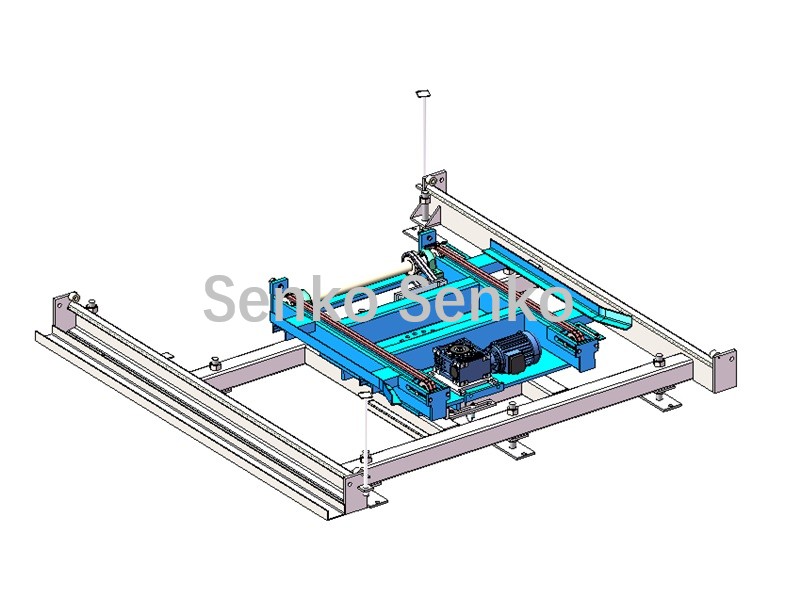

Mecanismo rotativo

A cabeça de compactação e a ranhura para cintas na estrutura transversal deslizam para frente e para trás, prendendo e compactando repetidamente a pilha de tijolos com cintas plásticas PET. Em seguida, o mecanismo de rotação inferior gira a pilha de tijolos/blocos em 90°, e a cabeça de compactação e a ranhura para cintas na estrutura transversal continuam a deslizar para frente e para trás, prendendo e compactando repetidamente a pilha de tijolos/blocos girada.

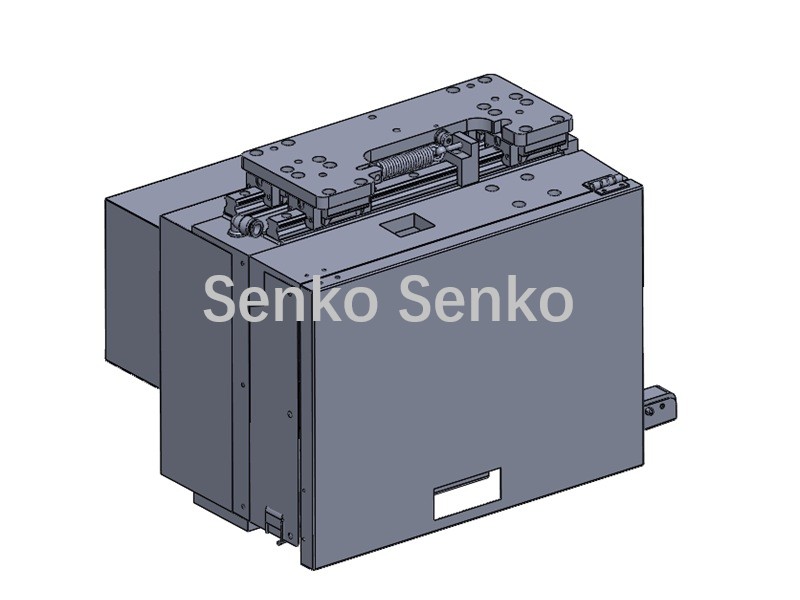

Cabeça de fusão por calor de fricção

Esta máquina integra alimentação servo, tensionamento, corte de fita e colagem por fricção rotativa de alta velocidade, atingindo uma força de colagem de até 300 kN para a fita de arqueamento plástica. Ela também pode se mover para cima e para baixo para se adaptar a diferentes alturas de empilhamento.

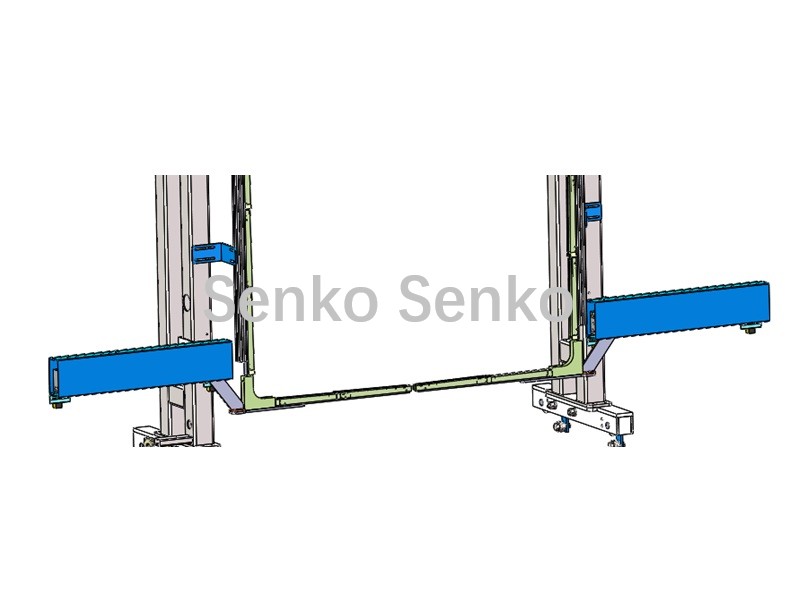

Mecanismo de estilingue

Uma cinta retrátil passa pela parte inferior do palete, funcionando em conjunto com a cabeça da máquina para formar um caminho de amarração em circuito fechado.

Exibição da estrutura:




Informações sobre os parâmetros:

Item	DBJ1200D
Tamanho do equipamento	3500×2300×3750mm
Fonte de energia	Trifásico 380V/50-60Hz
Poder	6,25 kW
Peso total	2T
Força máxima de aperto	3500N (Ajustável)
Velocidade de cintagem	2-4,2 m/s (Ajustável)
Ciclo de ligação	180 segundos/pilha
Tamanho da encadernação	1200×1200mm (Personalizável)
Altura de encadernação	900-1400 mm (Personalizável)
Material da alça de fixação	Fita de PET de qualidade industrial
Especificações da cinta de amarração	Largura (15 mm) × Espessura (0,8 mm)
Potência do motor de disco rotativo	0,75 kW
Potência do motor	2,0 kW
Pagamento	T/T ou L/C à vista
Origem do produto	Quanzhou, Fujian, China
Porto de embarque	Xiamen
Tempo de espera	15 dias

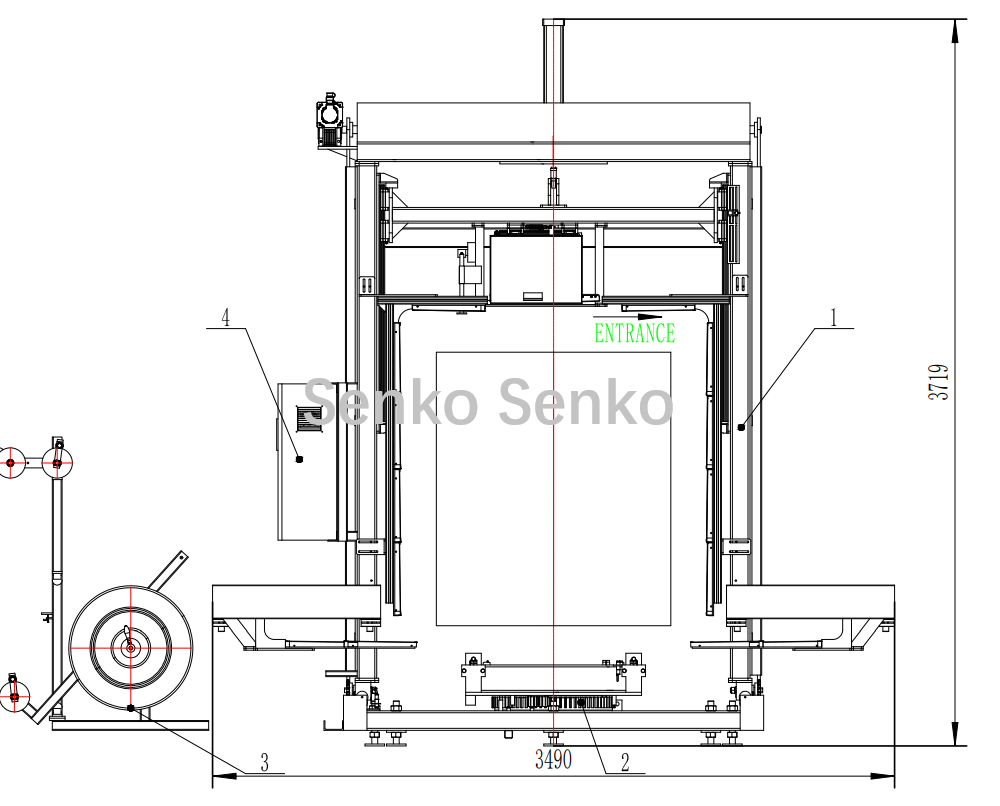

Layout do Projeto

1,Cabeça de fusão por calor de fricção

2. Mesa Rotativa com Esteira

3, Tiras de Liberação

4. Gabinete de controle eletrônico



Vantagens do produto:

1. Cabeçote de cintagem digital inteligente, sem seleção ou quebra de cintas, a força de tensão pode ser ajustada arbitrariamente por CNC;

2. Controle servo, tela sensível ao toque, operação simples e rápida;

3. Substitui duas pessoas na operação manual de cintagem e embalagem, por uma operação mecanizada;

4. Colagem por fricção pneumática, estável e de fácil manutenção.

Produtos curados empilhados:
