A empilhadeira inteligente de tijolos e blocos é um equipamento de empilhamento inteligente projetado com tecnologia patenteada, com espaços reservados para o arranjo de empilhamento. Este sistema de empilhamento de tijolos/blocos resolve os problemas de empilhamento manual, alta intensidade de trabalho, baixa eficiência de produção e baixa mecanização do carregamento e descarregamento do produto acabado nas linhas de produção de blocos convencionais. Este equipamento é o mais recente sistema de empilhamento rápido desenvolvido. Em geral, este sistema é instalado de forma independente próximo à câmara de cura do produto. Para produtos bem curados, eles podem ser empilhados no local ou conectados à linha de produção de blocos para realizar o empilhamento em tempo real.
Empilhadeira de Blocos/Tijolos com Servo Completo (Modelo: MDJ-Z1200C)
A máquina completa consiste em um elevador de paletes para tijolos/blocos curados, uma unidade principal de empilhamento, uma máquina de empurrar/virar paletes, uma paletizadora, etc., para obter um palete sem fundo para o empilhamento de tijolos. Toda a máquina é acionada por servomotores e energia pneumática, e o acionamento elétrico possui regulação de velocidade por frequência variável, o que lhe confere características de inteligência, estabilidade, velocidade, baixo consumo de energia e tamanho compacto. Esta linha de produção possui um alto grau de automação geral, e todo o processo é controlado por um painel computadorizado, o que não só reduz os custos de mão de obra, como também aumenta a eficiência e a produção.

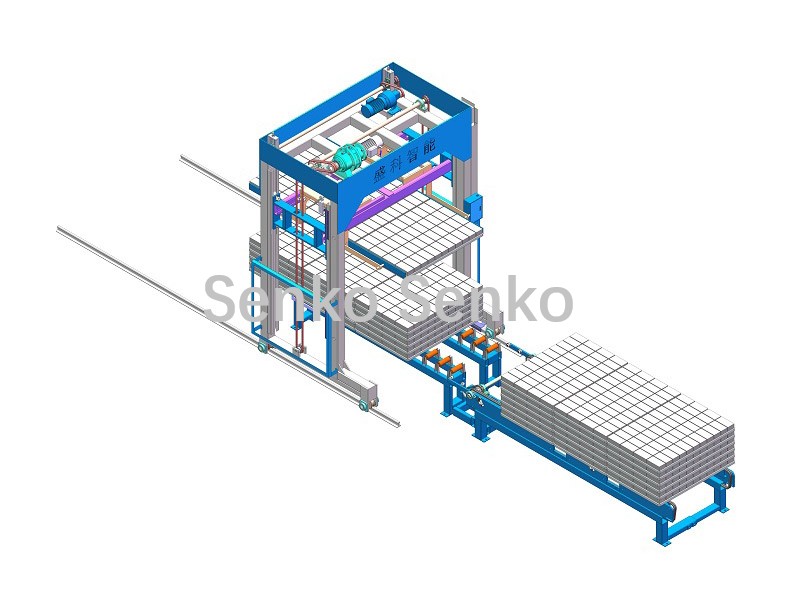

Máquina de elevação para paletes carregados com tijolos/blocos:
As placas de tijolos trazidas pela empilhadeira, cada palete carregado com tijolos/blocos já assentados, são transportadas para a área de reserva de paletes. A empilhadeira pega sequencialmente os paletes de tijolos, camada por camada, pela frente e por trás, de cima para baixo, e os envia para a esteira antes da separação dos tijolos/blocos dos paletes.

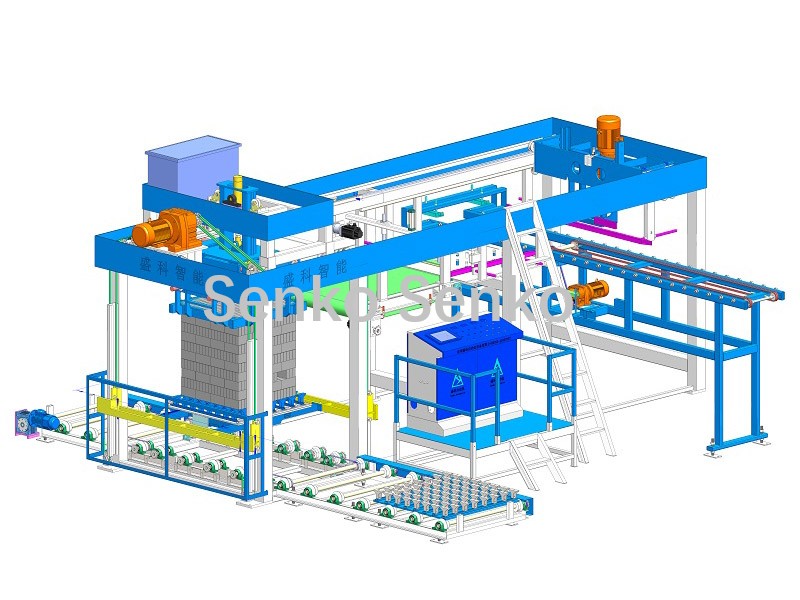

Máquina de empilhamento principal (dupla função):
Função Um: A garra móvel utiliza o mesmo trilho guia que o empurrador. A garra móvel pode se deslocar diretamente para o ponto de separação entre os tijolos/blocos e o palete. Após o dispositivo de elevação da cabeça de fixação utilizar um cilindro de elevação para descer e fixar os tijolos/blocos, a garra móvel se move sobre a plataforma giratória de paletização para empilhá-los em um palete, camada por camada.
Função Dois: O empurrador retira os tijolos/blocos do palete e os coloca na esteira de triagem. A esteira de triagem utiliza um servomotor para acionar a transmissão da correia de rotação dos rolos, posicionando os tijolos corretamente. Em seguida, a garra móvel se desloca para a posição designada acima da esteira de triagem. Após o dispositivo de elevação da cabeça de fixação utilizar um cilindro de elevação para descer e fixar os tijolos, este se eleva ligeiramente, e a garra móvel se move sobre a plataforma giratória de paletização para empilhá-los em um palete, camada por camada. Após a formação do palete, este desce até a base, e os rolos enviam o palete de tijolos empilhados para cintagem e embalagem horizontal e vertical com cintas de aço revestidas com plástico PET.
Empurrador/Virador de Paletes:
Após a separação dos tijolos, o palete vazio é transportado por uma corrente. Um mecanismo de basculamento pode ser configurado na esteira transportadora para virar o palete vazio, que então é empurrado para dentro da paletizadora.

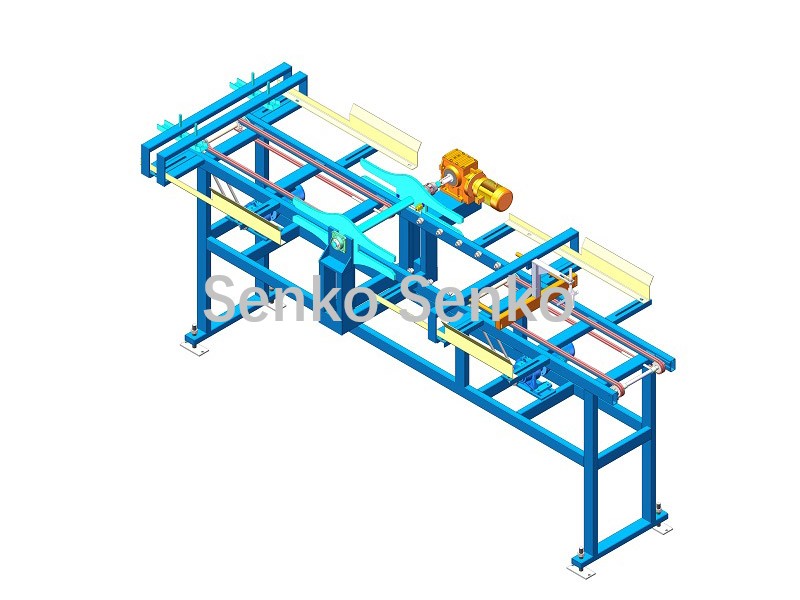

Máquina de paletização/empilhamento de paletes:
Paletes vazias são empurradas uma a uma e descem para serem empilhadas. Depois de empilhadas, as paletes descem até a parte inferior e a esteira as envia para fora, onde são recolhidas por uma empilhadeira.
Exibição da estrutura:
Informações sobre os parâmetros:
| Item | MDJ-Z1200C |
| Peso | 12 toneladas |
| Tamanho do equipamento | 18000×8000×4500mm |
| Potência Total | 30 kW |
| Altura máxima do produto | 200 mm (Personalizável) |
| Faixa de tamanho da bandeja | 1400-850mm (Personalizável) |
| Forma de empilhamento | Empilhamento cruzado retangular ou quadrado |
| Ciclo de empilhamento | 12 a 18 segundos por camada |
| Tamanho máximo de empilhamento | 1200×1200×1450mm |
| Potência do motor do elevador de empilhamento | 7,5 kW |
| Potência do motor do prato giratório empilhável | 1,1 kW |
| Potência do motor de empurrar | 4,8 KW (Servo) |
| Redutor planetário de correia de distribuição | 2,0 kW |
| Potência do redutor planetário móvel com garra | 2,0 kW |
| Pagamento | T/T ou L/C à vista |
| Origem do produto | Quanzhou, Fujian, China |
| Porto de embarque | Xiamen |
| Tempo de espera | 15 dias |

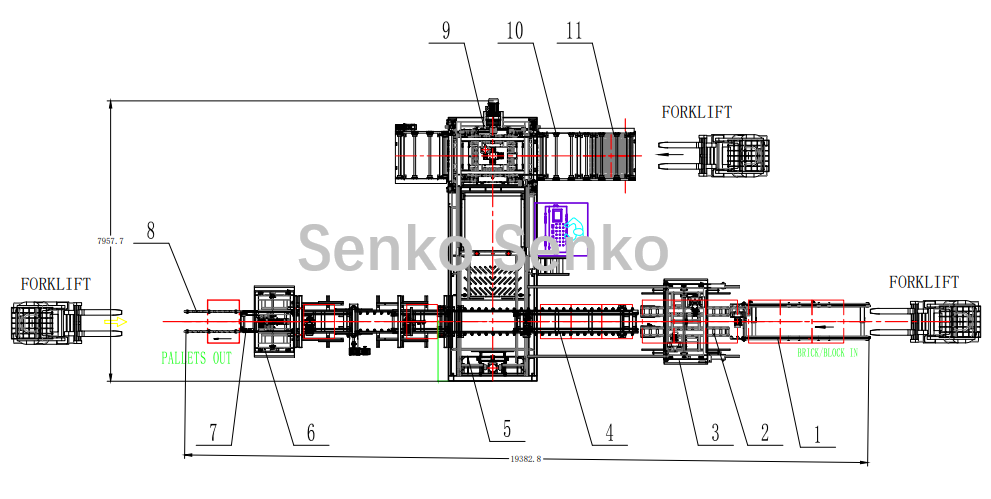

Layout do Projeto
| 1. Estrutura para descarregamento de paletes | 2. Rolo de descarregamento de paletes | 3. Elevador de paletes | 4. Transportador de paletes |
| 5. Empurrador de paletes | 6. Unidade de paletização | 7. Esteira de saída de paletes | 8. Estrutura de palete |
| 9. Máquina de empilhamento principal | 10. Estrutura do rolo receptor de pilha | 11. Bandeja empilhável |
Vantagens do produto:
1. Libera mão de obra, substituindo trabalhadores que empilham blocos de tijolo manualmente e resolvendo o problema do manuseio de produtos pesados.
2. Reserva espaço para os pinos da empilhadeira, economizando em custos de paletização.
3. Operação automatizada, não afetada pelas condições climáticas.
4. O carregamento/descarregamento subsequente com empilhadeira é altamente eficiente, sem danificar os tijolos, e a quantidade é bem controlada.
5. Fixação e posicionamento da cabeça da garra, garantindo empilhamentos firmes sem danificar os tijolos.
6. A separação e a seleção/colocação dos blocos de tijolos ocorrem simultaneamente, resultando em maior eficiência de cubagem (empilhamento).
Produtos curados empilhados:
